隨著人們對汽車的要求的提高，汽車上電子產品種類也在不斷增加，作為汽車的精神和血管的汽車線束也越來越受到汽車廠家的重視，汽車線束越來越復雜線束的故障率也相應增加。這種要求線束廠家在生產汽車線束時提高要求。

        汽車低壓線束的3D數據使用CATIA線束模塊進行設計時，可以為數據修改與調整帶來很大的方便性，這里介紹一下幾個必要的基本環境設置。

        在進行汽車線束數據制作的時候，經常性的會遇到各種各樣的報錯，各種各樣的問題，通過這幾項設置基本可以解決大部分的問題。

        保持與所選對象的關聯

       初時使用CATIA線束模塊時，發現移動扎帶后，線束不會自動更新，需要重新繪制。為了保持線束與扎帶（定義Support的電氣元件）之間的連接關系，使線束能過根據扎帶的位置變化調整而調整，需要做如下兩項設置：

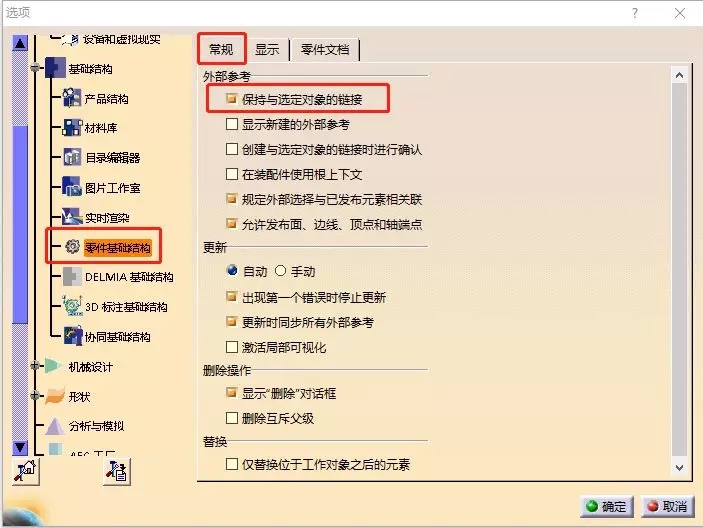

       A．工具——選項——基礎結構——零件基礎結構——常規——勾選保持與選定對象的鏈接；

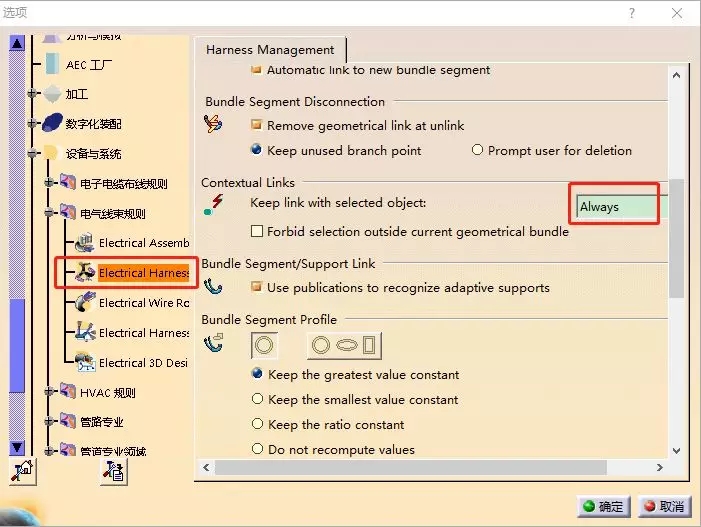

B．工具——選項——設備與系統——Electrical Harness Installation——將Keep link with selected object菜單選擇Always。


線束創建規則
線束創建規則包含3個選項，依次為：
1、強制創建幾何線束
每個GBN下只創建一個多分支
使用自定義的GBN命名方式命名

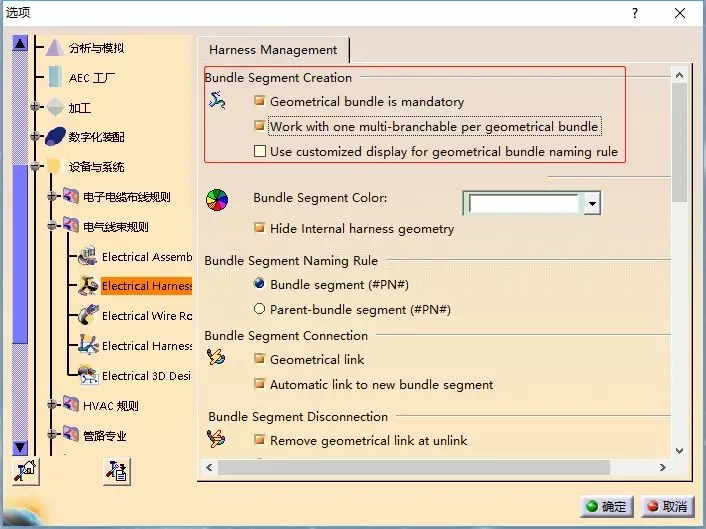

這3項可以根據實際需要進行勾選。為了方便管理（個人習慣）推薦勾選前2項，如下圖。這樣所有的線束只能放在GBN下，而且只允許創建一個多分支，可以使特征樹管理的相對清晰，同時方便線束段的管理（所有線束段放在一個多分支里面）。



        2、線束截面定義

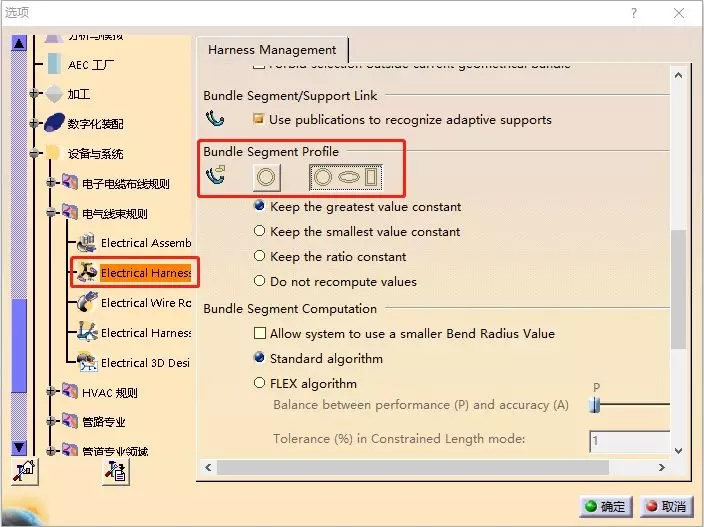

        一般情況下線束都是以圓形態進行繪制，有時可能需要將線束進行扁平或其他形態，這時可以通過進行如下圖所示設置進行實現。此種設置默認情況下依舊是以圓形態進行繪制，要想進行其他形狀的話需要進行額外的操作?；A環境設置時可以直接按圖示進行設置。



        3、避免GBN下的線束段的support/connector的電氣屬性斷掉

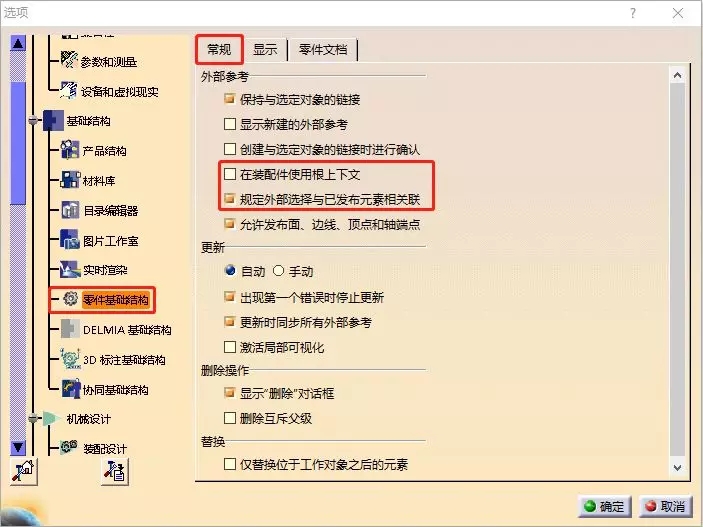

        實際畫數據的時候會發現數據保存好了之后，下次單獨打開會發現電氣線束與support/connector之間的電氣連接會斷掉，此次再繪制的時候會發現周邊的點選不中，同時移動扎帶等support電氣零件時，線束也不會自動更新。這時可以進行如下設置，可以避免再出現這種情況。

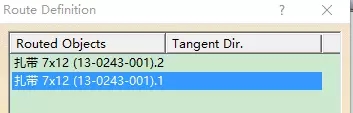

如下扎帶電氣關系未斷掉

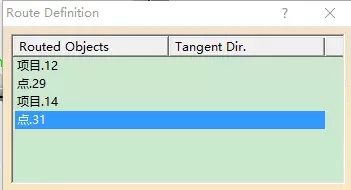

如下則電氣關系已經斷掉，此時扎帶也同步不到展平數據中
