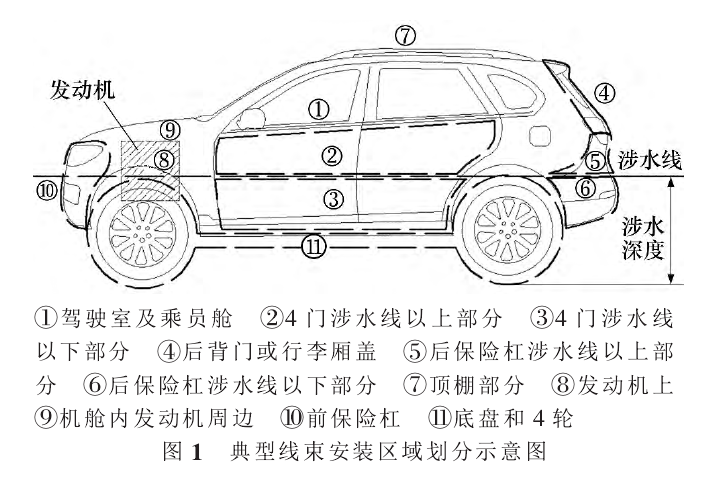

在做防水區域劃分之前，我們需要引入“涉水線”的概念。涉水線指汽車以10 km/h車速行駛時所能通過的最深水域的水平而?？梢哉f汽車的涉水能力取決于涉水線的高度，所以在做電氣系統的設計時，要參考整車的涉水深度，使關鍵電器如點火系統、進氣系統、配電系統等處于涉水線以上的整車安裝狀態，同時有針對性地對涉水線下電氣系統采取防浪涌、防噴濺的防水措施。根據車輛的涉水深度和電器的分布區域，把整車線束的布置區域劃分為11個典型安裝部位，見圖1.
1)區域①:駕駛室及乘員艙。位于此區域的線束一般布置在儀表板及控制臺內部、座椅內、地板上、4門防水膜內側、頂棚內等區域，是典型的
干區。此區域一般不會直接接觸到水，所以不做IPX4以上的防水要求。但是考慮到人為因素，如用濕布擦拭內飾時水的滲入、水杯傾倒灑水、雨雪天氣鞋帶入水等因素，需要對特殊部位進行防潮氣、防滴濺的防水處理。例如布置在門檻部位的車身線束的插接器不能垂直安裝，線束內部的中間接點使用雙層熱縮管進行防護。

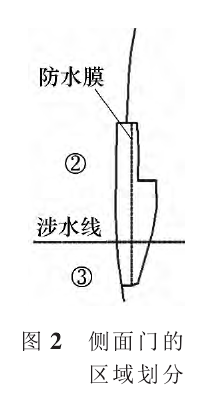

2)區域②、③:4門等開閉件部位。4門是比較特殊的部位。在防水膜的外側，一方而由于密封不嚴，側窗上的水會沿著玻璃泥槽進入到車門內飾內部;另一方而在車輛涉水時，水會通過門下方的排水孔進入車門內腔，所以該區域?qū)儆跐駞^(qū)。以涉水線劃分，即處于涉水線以上的線束部件要滿足防濺水要求，涉水線以下的線束部件除需滿足防濺水要求外，還要滿足防浸水的要求。而在防水膜內側則屬于干區，但是此區域在特殊情況時也會受到水的影響，如用濕布擦拭門內飾、雨天開門等情況，此種情況一般持續時間較短，且水濺部位多為整車小開關區域并不與線束直接接觸，除有特殊需求外，一般不做防水處理，見圖2.
3)區域④:后背門或者行李廂蓋。此區域分為兩部分:尾門門腔內部一般會有刮水電動機、除霜、背門鎖等電器設備;外部有牌照燈、攝像頭、后尾燈等電器設備。位于內部的線束一般不做水密性要求，而外部的線束則會受到水沖擊影響，尤其在洗車時會間接受到高速水流的沖擊，所以需要滿足防增強濺水的要求。
4)區域⑤、⑥:后保險杠部位。后保險杠位于涉水線以上部分通常會安裝尾燈，以下部分有倒車?yán)走_(dá)、霧燈、倒車燈等電器。線束的安裝環境與后背門外部的環境類似，同樣需要滿足防增強濺水要求，涉水線下的還應同時滿足防短時浸水IPX7的要求。
5)區域⑦:頂棚區域。車頂外很少有電器設備，天線的線束一般不會外露，所以對于線束來說不必做防水要求。但是對于特殊或改裝車輛，如警燈、警笛、加裝的高位探照燈等線束會有外露，這就需要線束滿足防增強濺水IPX4或以上的要求。
6)區域⑧:發動機上。位于發動機上的線束工作環境非常惡劣，發動機屬于高溫和高振動設備，溫度變化會使有密封結構的腔體電器件如氧傳感器的線束插件內外產生氣壓差，振動會對插接器對接部位的密封性造成影響。處于涉水線下的部位除承受短時浸水外，還會在車輛行駛過水時承受濺水的沖擊。并且發動機線束部分暴露在進氣格柵下，高壓水槍洗車時會對線束造成高壓水沖擊。所以發動機上線束的水密性要求應相對提高，至少應滿足防增強濺水和防浸水的要求。
7)區域⑨:前艙內發動機周邊。發動機周邊的環境溫度和振動情況相對于發動機好一些。位于散熱器后線束會直接受到水的沖擊，在線束布置時應避開直接沖擊區域，使插接器位于設備下方的遮擋區，并采用低位布線，形成倒水彎(圖3)，且禁比在線束的回水彎折處設置接點(圖4)。另外，前艙內線束的非防水部件和關鍵設備如熔斷絲盒、電噴ECU, ABS-ECU等必須布置在涉水線以上的相對發動機高位。涉水線以上部件需要滿足防濺水要求，以下部件應滿足防增強濺水和防浸水要求。
8)區域⑩:前保險杠。在雨天和涉水時前保險杠區域直接而對水的強烈沖擊，所以位于此區域的用電設備的水密性要特別重視，例如電喇叭必須位于涉水線以上.以防比進水喇叭失真。位于前格柵后、散熱器前的線束應能承受強烈噴水的沖擊。位于涉水線以下的設備，如前雷達、前霧燈等還需滿足防浸水要求。燈具線束位于燈具后方，雖然不會受到水的直接沖擊，但是燈具屬于高低溫交叉變化的部件。直接安裝到燈上的插接器內部也會在燈冷卻時形成負壓，所以一定要選擇高水密性的插接器，或者采取更好的防水措施，如在防水堵上增加加強筋以提高防水耐壓等級。
9)區域⑩:底盤和4輪簧下區域。底盤和4輪部位的環境非常嚴酷，是接觸水沖擊最頻繁、沖擊強度最大的區域。由于車輪高速旋轉，周圍的線束
會受到強烈的水沖擊，線束應滿足防高壓水噴射的要求。而且該區域的線束均處于涉水線以下，所以必須同時滿足防短時浸水要求。
