1、線束輔料
1.1、導線的外保護
線束外包扎起到耐磨、阻燃、防腐蝕、防止干擾、降低噪聲、美化外觀的作用，包裹物的種類一般有膠帶、波紋管、PVC軟管、編織套管等，需根據線束所處不同環境選擇不同的包裹物。一般情況下，按以下原則考慮。
a)在干區、固定良好、不受外界影響的地方，使用PVC膠帶、布基膠帶全纏或花纏或浸膠尼龍布包裹即可，這種結構具有柔性，便于布線，一般在儀表板的地方使用。PVC膠帶應滿足QB/T 2423一1998《聚氯乙稀(PVC)電氣絕緣壓敏粘帶》要求。
b)在有可能與其他部件接觸、摩擦、撞擊時，采用波紋管保護。
c)在通過孔時，孔應該用橡膠護套保護，線束用波紋管或PVC軟管。要在很狹窄的地方折彎，或者需跨過銳邊時，還要使用護線板加以保護。如果是在排氣管附近，還要采取隔熱處理。不論用波紋管或PVC軟管，在端頭處，均應用PVC膠帶封頭。
d)對有特殊防水要求的電纜必須使用帶密封膠的熱縮管。
1.2、包扎用原材料的性能分析
1.2、包扎用原材料的性能分析
a)波紋管在線束包扎中一般占比約60%，甚至更多。該產品主要特點是耐磨性較好，在高溫區耐高溫性、阻燃性、耐熱性都很好。波紋管的耐溫在一40℃一150℃間。它的材質一般分PP和PA2種。PA材質在阻燃、耐磨方面優

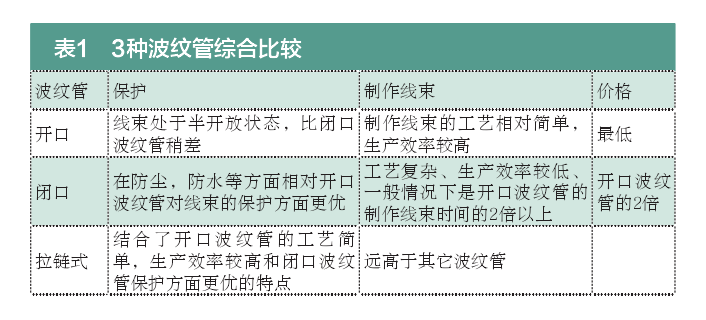

于PP材質;但PP材質在抗彎曲疲勞性方面強于PA材質。波紋管又分為:開口波紋管、閉口波紋管、拉鏈?zhǔn)讲y管。
b)PVC管的功用和波紋管差不多。PVC管柔軟性和抗彎曲變形性較好，而且PVC管一般為閉口，所以PVC管主要用于線束拐彎的分支處，以便使導線圓滑過渡。PVC管的耐熱溫度不高，一般在呂?！嬉韵?。
c)膠帶在線束中起到捆扎、耐磨、絕緣、阻燃、降噪、作標記等作用，在包扎材料中一般占比30%左右。線束用膠帶一般分PVC膠帶、絨布膠帶和布基膠帶3種。PVC膠帶耐磨性、阻燃性較好;耐溫在呂?！孀笥遥翟胄圆缓?，價格較便宜。絨布膠帶和布基膠帶材料為PET(聚醋纖維)。絨布膠帶的包扎性和降噪性最好，耐溫在105℃左右;布基膠帶的耐磨性最好，耐溫最高150℃左右。絨布膠帶和布基膠帶共有的缺點是阻燃性不好，價格昂貴。
d)編織套管在線束包扎中應用在高磨損環境中。主要特點是耐磨性較好，可適應電纜壓縮時產生的膨脹和拉伸時的收縮，并可快速簡便的對電纜進行包裹。編織套管柔軟性和抗彎曲變形性很好，材質一般為PET，耐溫在-40-150℃間。缺點是價格昂貴。
2、線束布置
線束布置是一個正向設計的過程，在設計早期就要嚴謹考慮實行并行工程，在整個車型開發過程中要充分考慮到線束布置空間的預留。這樣可以提高線束布置的可靠性，避免產生問題，改進裝配工藝，減少支架數量，降低材料成本，提高整車和系統的可靠性。
2.1、線束布置的基本要求
a)根據GB 7258-2012第8.6.2的要求:所有電器導線均應捆扎成束、布置整齊、固定卡緊、接頭牢固，并在接頭處裝設絕緣套，在導線穿越孔洞時應裝設阻燃耐磨絕緣套管或橡膠套。
b)各線束應按產品圖樣及技術文件的要求合理布置，連接正確，固定可靠，不得有線路松動、脫落和干涉現象，合理采用線束支架。
c)線束安裝時，應遠離熱源，其中包括發動機排氣管、空壓機、發動機缸體高溫部分等，距離不得小于120 mm ,無法回避的地方，必須采用隔熱保護措施，如圖2所示，線束安裝不得靠近風扇、傳動軸等運動部件，距離不得小于80mm。
2.2、線束實物安裝抨順操作規程
由于線束總成的柔性結構，不可能像剛性零部件一樣，在圖紙上完全確定其走向和固定節點。所以，線束的合理布置設計需經過3個階段。
a)設計階段:根據電器零部件固定位置，確定線束走向，完成線束總成設計;
b)試裝改進階段:通過線束總成在樣車試裝，調整線束長度尺寸。
c)線束走向?qū)嵨锱觏橂A段:確定線束固定支架結構及固定位置、線束扎帶的固定位置、車架上需要增加或移動的孔位等，使線束走向合理避讓車架左、右縱梁內側其他零部件。
