隨著汽車技術的小斷發展，車輛上的各種電子化配置也越來越多，而作為電力和信號的傳輸通道的線束也越來越復雜。在大力提倡汽車輕量化技術的今天，汽車線束作為小可或缺的汽車部件也同樣面對著輕量化的要求。怎樣才能在保證功能和可靠性滿足的基礎上達成線束輕量化的目標?我們來分析一下:
完整的線束總成主要包括:導線、接插件、包裹材料、橡膠帽和扎帶等各種線束附件。要想達成線束輕量化的目標，也只能從各方面考慮和設計降低這些組成部分的重量。
根據以往經驗，合理的線束布置設計、恰當接線原理設計和線束包裹材料的輕量化選擇是汽車線束設計的最常用且行之有效的設計手段。
1)合理布局、優化線束布置:通過線束走向合理布置、電源分配位置和用電器搭鐵位置的優化布置，去減少回路所用導線的長度，是降低線束重量最直接和最有效的途徑。
2)原理下手、根源挖掘潛力:基礎確定發展，優秀的原理設計從根源保證線束簡潔、輕便。
3)改善環境、包裹材料降重:良好線束安裝環境，安全無憂，可以讓線束輕裝上陣。
線束的作用是連接電源與用電器、接地與用電器、及各用電器之問的信號通訊。大家都知道，直線是連接兩點之問的最短路徑。但線束布置因布局的美觀性、固定的可靠性考慮、及周邊環境的限制因素小可能讓線束中的每個回路，每根導線都以直線布置進行連接，甚至幾乎所有的回路都無法實現直線連接。所謂合理的線束布置設計就是通過我們的布置讓線束中的大多數的回路少走彎路，以達到縮短回路長度，降低導線用量目的。
1、從走向布置方面實現線束的輕量化

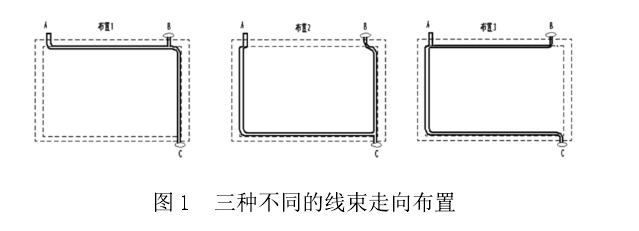

如圖1所示，圖中A是電源，它需要連接到用電器B和用電器C為用電器，圖中的三種方式都可以實現有效的連接。但是布置1明顯比布置2和3回路更短。

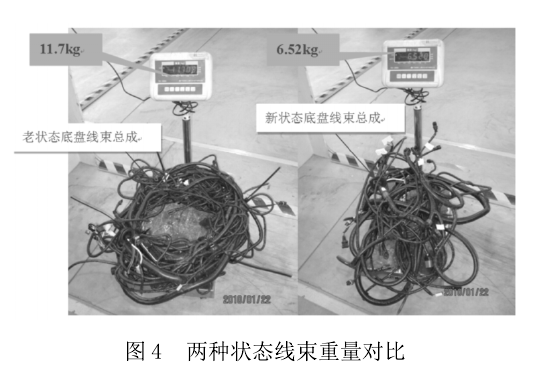

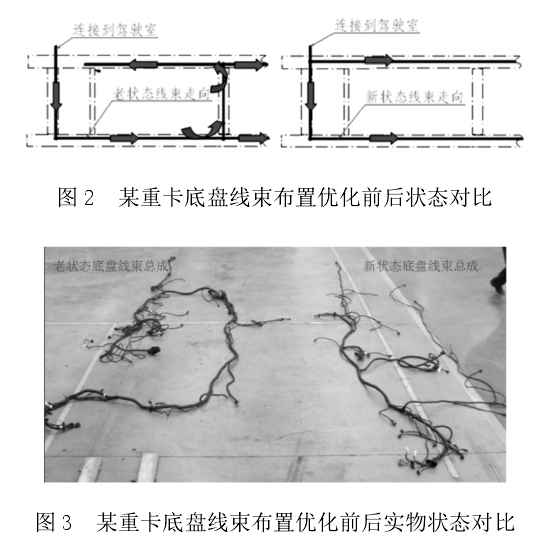

該重卡車型的底盤線束總成重量從優化前的11.7kg，布置優化后降低為6.52kg.
2、從電源點和接地點的布置方面實現線束的輕量化
線束就是電流傳輸?shù)妮d體，其回路通俗意義上的分類可分為電源線、地線、信號線。而對電源點和接地點的合理布置，可以使線束中的電源線、地線長度有效降低，從而實現降低線束重量的目的。

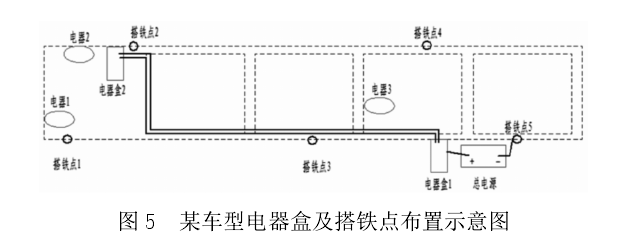

如圖5所示，這是一個常見的卡車電器盒及搭鐵點的布置示意圖，該圖中總電源、電器盒1、電器盒2、及分布在各處的搭鐵點和各用電器。電器盒1和2均可取電。當對用電器1進行供電和接地設計時，電器盒2作為供電點，搭鐵點1作為接地點進行電源分配和接地設計，就會使得用電器1的電源線和地線非常短。從而有效支撐線束輕量化設計目標的實現。
