一、引言
前兩天我們主要介紹了高壓系統的各個組成部件和他們之間的電氣連接關系，今天主要根據相關的文獻資料，淺談下高壓線束的組成及線束設計要考慮的因素。
二、 汽車高壓線束系統組成

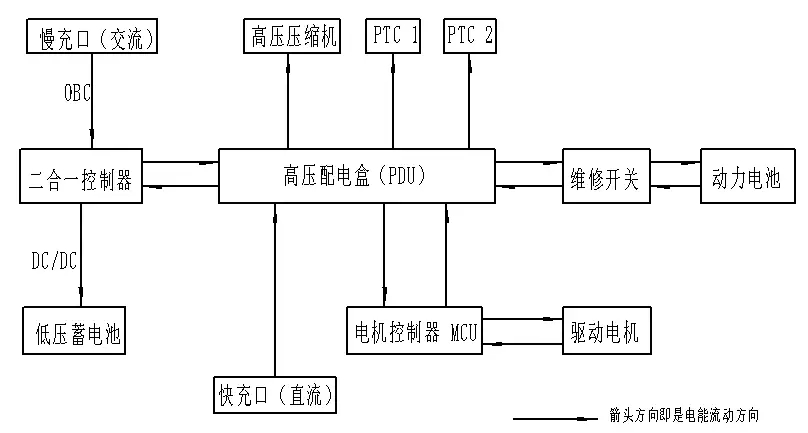

汽車高壓線束的作用是連接各個高壓電器件，起到傳遞高壓電源的作用。從下圖我們可以很清晰到看到高壓系統當中各個部件的連接關系。所有的每個部件之間的帶箭頭線都是高壓線。高壓線束主要有快充高壓線，慢充高壓線，電池包到PDU的高壓線，PDU到MCU的高壓線等。受整車布置的影響，這幾段高壓線束是我們重點關注的，其他的高壓線有時候是零部件自帶過來的。
三、高壓線束設計考慮因素
1.高電壓
電池包的電壓為100~400V的高電壓，這對高壓線束的絕緣提出更好的要求，必須做好良好的絕緣，《GB T 18384.3-2015 電動汽車 安全要求 第3部分：人員觸電防護》規定在最大工作電壓下，直流電路絕緣電阻應 大于100Ω/V，交流電路應大于500Ω/V。
經過這些年的發展，目前高壓線束的技術也比較成熟，但是絕緣電阻這個應該是我們?cè)O(shè)計關注的點。
2.大電流
在高壓系統中，高壓電流瞬間能夠打到幾百安培，這對高壓線束的載流能力要求更高。進行高壓線束設計的時候，要充分考慮。
3.防護等級
因?yàn)樗突覊m的侵蝕容易造成線束的絕緣性能下降，造成高壓擊穿、漏電等安全隱患，高壓線束進行布置的時候要特別注意，避免布置在有積水的地方，若布置在地板下面，應該增加相應的遮擋物。但是即使這樣，高壓線束的設計防護等級應該最高，滿足國標IP67標準要求。
4.抗電磁干擾
高壓系統的電磁環境更加惡劣，電動汽車上，反復變化的電器負荷與系統中大量采用的變頻技術，造成線束電壓、電流和頻率的劇烈波動，產生較大的電磁干擾，與此同時，高壓線束自身也會對對周邊的電氣電子設備造成影響，所以線束需要對電磁干擾進行屏蔽，以滿足電磁兼容性的要求。
5.成本
高壓線束相比普通的低壓線束成本高昂，因此線束設計中，應盡量避免線束的過設計。
