我今年出來也是覺得做技術的不容易，想要把工作和技術落到實處，將好的記錄和提高習慣和做項目巷戰的技巧結合起來，培養技術團隊這個事情就需要建立一個簡要的技術系統框架。我現在第一要緊的是圍繞著電池系統里面高低壓配電系統建立一個初步的體系。

如下圖所示，線束其實分成兩個部分，物理上連接和電氣連接保護兩個大的方面。在客戶輸入方面主要包括：
客戶要求：這里主要是相關部件的實際聯通需求，正常的企業在ECU層面用軟硬件接口定義物理連接，在ECU線束連接中采用ICD接口定義表格來做。實際在收集通常定義之后，展開設計之前，最主要是收集多少個連接點，以及這些連接點所需要承載的電流。

公司要求：每個公司在歷史上會在很多個環節提出不少的標準，選擇依據和推薦的部件清單。在實際功能層面之外，比如整個大的系統要求上對聯通系統是有要求的，這塊往往是通過類似短路保護性能、EMC抗擾度要求等等比較系統的內容來傳遞的。接到不同的項目之后，實際需要根據橫向項目對比來評估每個項目滿足企業標準和企業項目系統規范的實際難度。

法規要求：在新能源汽車?yán)锩妫瑖鴥?nèi)做了大量的GB和行業標準?，F(xiàn)在已經進入高壓電纜設計要求了，這塊的輸入是需要確認和深究的。

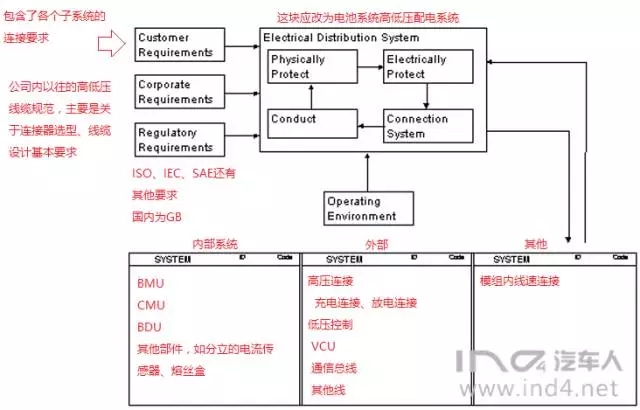

圖1 根據低壓配電系統更改而來的電池系統配電要求

由于很多的線束設計，是建立在實現導通性為目的的，所以從整個項目走下來，設計內容和設計要求并不多，倒是有不斷修修補補的Issue List。每個問題從發生到解決，留給后面的余地并沒有那么多，有時候由于供應商、自身組裝和項目的重要性等等，一些可以深究的問題并沒有貫徹下去。我個人的看法還是從以下的幾點來看問題：

建立一份設計需求和設計考慮清單：如下表所示，從整車的設計考慮入手，每個車企都會有較為完整的設計要求，把這份材料遷移到電池系統里面，把每個要求通過初步的判斷來確認是否有合理性，如已經不需要了則進行省略

由于高壓的原因，使得高壓線路和低壓線路進行了分離，區別于傳統的線束設計，由于電壓所引起的問題就迎面而來

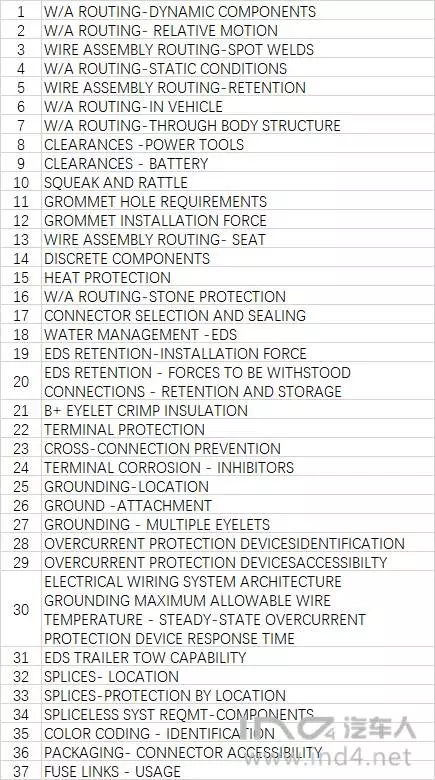

表 1 傳統車EDS線束配電問題，設計考慮問題清單

我這里舉一個例子，也是前陣子小兄弟盯著我問，采樣線連接器相鄰引腳的壓差怎么布置。這個原始的問題如下：

問題：在不同的電池項目里面，需要考慮采樣線，采用集中式處理的時候，采樣線束處理在一起之后通過連接器處理，處理信號間距主要是在連接器上面。而在分布式系統的時候，需要考慮FPC/PCB連接線和連接器，在不同配置的時候，由于連接器的限制和FPC的限制，整個引腳的排布和間距如何控制？

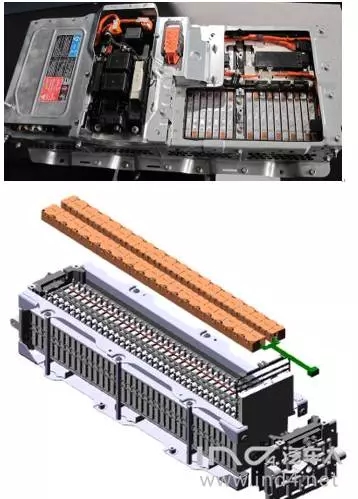

圖2 HEV 電池模組

在我之前很早的博客里面，在傳統的ECU設計接插件的時候要注意，引腳相鄰距離，在不斷的插拔過程中，引腳可能彎曲和退針，這樣會引起嚴重的短路事故，這是不被允許的。一般在選用連接器的時候，傳統汽車級別的額定電壓（工作電壓）(Rated Voltage ) ，都是合規的，推薦的最高工作電壓，主要取決于所使用的絕緣材料，接觸對之間的間距大小。某些元件或裝置在低于其額定電壓時，可能不能完成其應有的功能，連接器在低于額定電壓下都能正常工作。如果寫了一個40V，我用在了需要聯通多片電芯的設計上，這個事如何考慮？

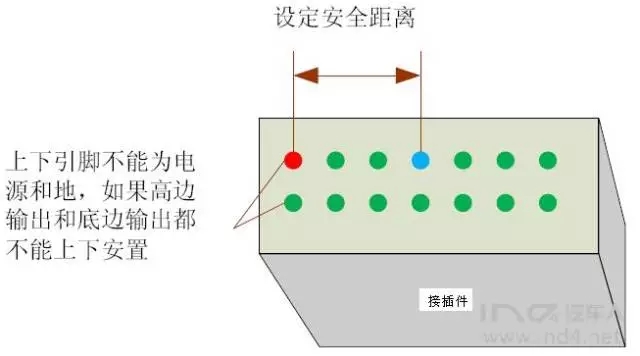

圖3 12V ECU引腳排布

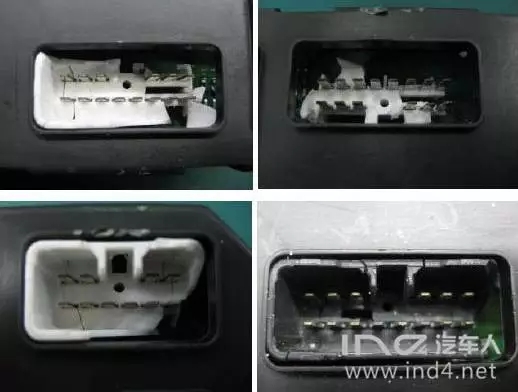

整個耐環境特性，如果沒考慮好直接用，往往也會出現極端的情況發生
在我們的不同組成的模組里面，這個電壓可能極端的時候，給拉到60V以上，這個排布和電氣保護考慮，就比之前的設計要多做很多的思慮了。

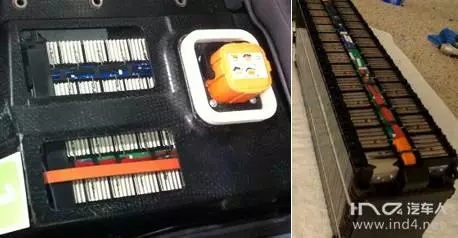

圖4 模組配置在PHEV電壓可能會很高

開個頭，建立技術體系的事，我也在路上。
