無論在哪個行業，只要線束與其它用電設備、零件、器件連接，那么連接處的裝配，技術要領里都非常明確地要求：必須緊固，不得松動，原因就是：
        1) 如果松動，電流經過時會出現接觸電阻增大，導致發熱甚至打火引起火災，最終引起安全事故的發生，對于動力電池而言高壓線連接更是關聯車輛安全。
        2) 如果松脫斷開，對電池包而言，氣密封失效，繼而絕緣報警，車輛出現行駛受限故障；
        然而一則案例使我對這個緊固要求增加了更深的思考，去年一個項目小批量爬坡，產線便前前后后出現了三例防水端子脫出，電池包密封失效，現象表明：目前這種緊固方法存在瑕疵，于是從幾方面展開排查：
        1、 零件的質量符合性---對防水端子的保持力進行檢測；
        2、 裝配過程是否產生額外拉力---導致端子被拉脫
        分析結束，收獲還是很大：

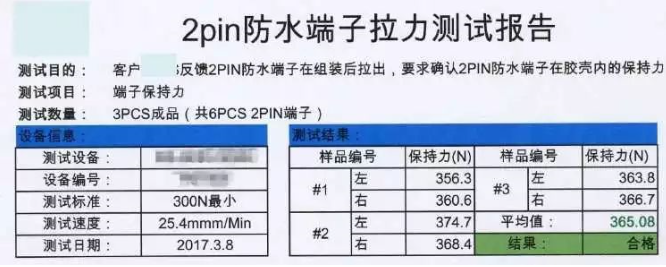

        1、 端子保持力測試結果表明：端子拉脫力符合，零件質量可靠，放心了。




2、 裝配過程排查：

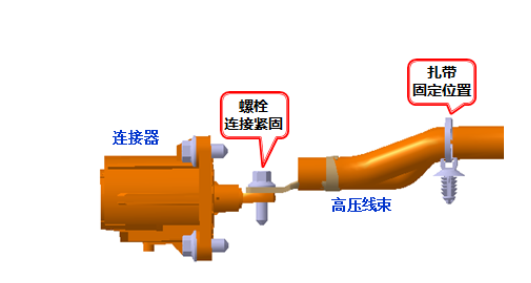

        如圖1：裝配前，扎帶與高壓線扎緊（技術要求），操作工現將扎帶泡釘摁在安裝孔中，然后用螺栓將高壓線與連接器緊固；

        連接器結構如下：

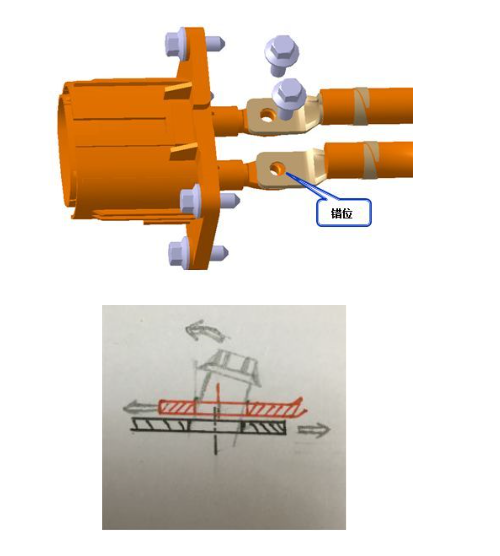

        當出現圖3安裝孔有微小錯位（僅這種情形）時，螺栓在緊固過程中會有一個自動將孔對正，這時高壓線被強拉過來；

        當安裝完成后，如圖4所示，這一組零件之間表面看連接可靠，扭矩符合，但是形成了一組以緊固螺栓為中心的應力關系網，高壓線緊繃，受向左拉力；連接器中的防水端子也處于受力（向右）狀態，當向右拉力大于端子保持力時，端子便脫出，其氣密封作用瞬間失效。
        通過對線束裝配的受力分析，我們從線束的技術要求入手，改變來料扎帶的裝配狀態，由扎緊變?yōu)樵〉辉o，如視頻所示：
        裝配時，順序由原來：扎帶固定入孔——緊固線束與端子 緊固線束與端子——扎帶入孔——拉緊扎帶。

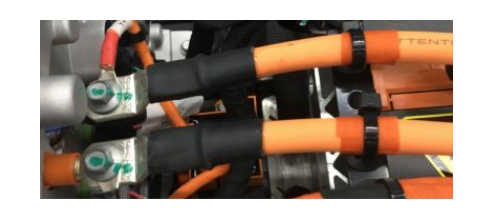

        當這一裝配順序改變后，跟蹤半年之久，再未發生端子脫出故障，如圖5。

        通過這一質量問題的解決，給我的啟示：關注產品安全務必從關注細節入手。
