我們都知道汽車線束波紋管是汽車一種擁有凹凸?fàn)畈ㄐ蔚能浌埽糜诒Ｗo(hù)機動車外裸的導線；波紋管（CORRUGATE  TUBE 簡稱COT），因此很多線束廠稱之為COT管。

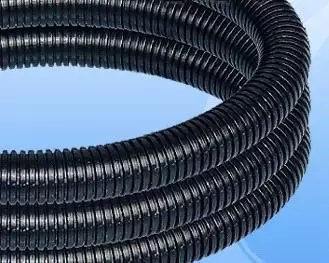

波紋管圖示：

波紋管的類型可以分為三類：

1、普通波紋管：

2、高彈性波紋管：

3、雙螺紋波紋管：

汽車線束一般選用普通型，拖拉機等線束耐磨性比較高的環境下選用高彈性或雙螺紋型。

3.1 波紋管的材料類型：

  1、PP材質為：聚丙烯

  2、PA材質為：聚烯胺

波紋管是以下表的樹脂為主制成的混合物，具有可溶性，不含使用上的有害物質。

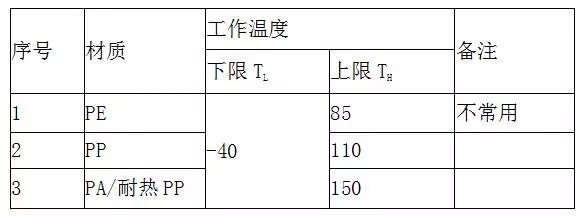

3.2 PP和PA的耐溫等級特性：
* 可以根據發動機艙的使用情況，將波紋管定制為普通，耐熱，難燃，耐熱難燃四種類型，區分使用；

* 發動機艙溫度較高，通常選用耐熱PP類型的波紋管；

3.3 波紋管的顏色和開縫：

波紋管的顏色通常是黑色、也有黃色、灰色；高壓線束波紋管通常用橙色。目前市面上可以根據客戶需求定制顏色，只需要改變色母材料就可以實現。

波紋管從使用的角度，分為開口和閉口（without slit）兩種類型，通常閉口波紋管的管徑在φ10 以下，用于特殊的線束分支，需要在插端子之前進行預裝工序；開口波紋管則在主干和分支都可以使用，型號較多，使用套管治具將其撐開，然后推至線束上。

4.普通波紋管的規格和推薦型號：

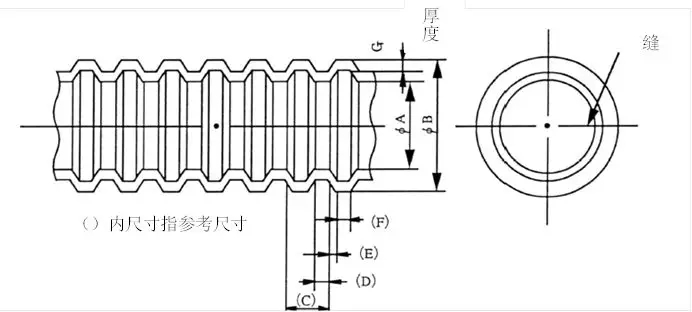

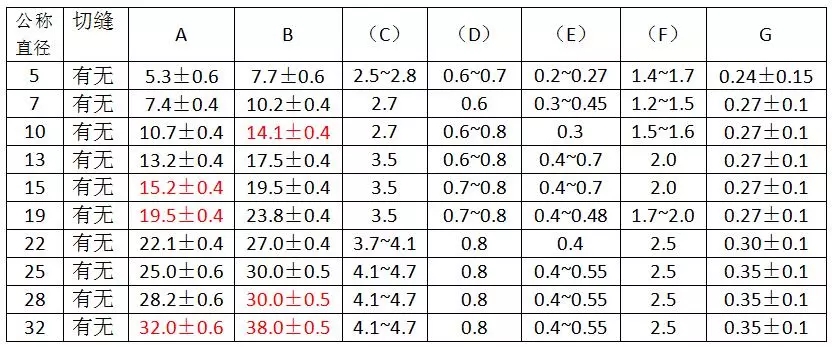

波紋管種類及尺寸如表3所示，表3：
國內OEM通常設計選型波紋管型號時，從COT φ5 到COT φ32每種管徑型號的波紋管都存在，看線束導線的包裹外徑來選取適合的波紋管，每次線束變更有回路變化，外裝波紋管型號需要重新檢討，有些費時費力。

日系等OEM在設計選型波紋管型號時，管徑從小到大，呈遞進梯隊（如上圖表3），電線包裹的外徑隨時都會變化，波紋管型號和管徑固定，以“不變”來“萬變”。

綜上對比，日系在波紋管選型設計時減少不太常用的型號，最大限度的使用固定型號，使物料盡量能夠平臺化運用，從而減少后續線束制造環節的混料，型號浪費，生產效率等成本，真正的實現從設計源頭上降低成本。

波紋管的DV實驗驗證項目：

4.1 外觀

波紋管表面不應有影響使用的損傷，毛刺及顏色、光澤的不均勻。

波紋管波紋清晰、完整，波形錯形不大于1.5mm，內外表面光滑無明顯合模飛邊，不允許有氣泡、砂眼、穿孔、裂紋、毛刺等影響外觀的缺陷，壁厚應均勻，無明顯單邊現象。

4.2 尺寸

最大外徑，最小內徑，壁厚符合圖紙尺寸規格表要求。

4.3 耐沖擊性

將試驗品的切縫面朝下，放置在水泥地上，讓質量100 g的鋼球從試驗品上方自由落下，檢查外觀，不能產生影響使用的變形、開裂及龜裂等。

4.4 耐寒性

將試驗品放置在 環境溫度：-40±3℃，放置8小時等，檢查外觀變化（變形、破裂、龜裂）。

4.5 耐高溫性

將試驗品放置在 環境溫度：125±3℃，放置8小時等，尺寸變化率在±10%以下，不能產生影響使用的變形、開裂及龜裂等。

4.6 阻燃性

離開火源后，管子在30S內自熄；也可以參考UL94 VO阻燃等級。

4.7 耐化學試劑

例如汽油，柴油等，不能產生影響使用的變形、開裂及龜裂等。

4.8 汽車禁用物質

環境負荷物質檢測各項指標滿足《GB/T30512-2014汽車禁用物質要求》或同類客戶標準。

4.9 VOC 氣味性

需滿足國家法規《乘員艙內零部件及材料揮發性有機物和醛酮類物質濃度要求》或主機廠標準規定的要求。
