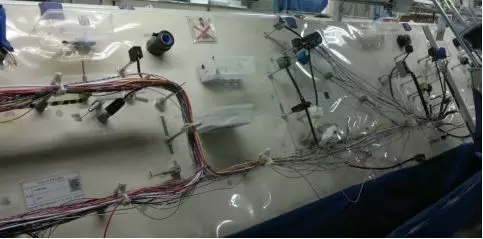

古語云“工欲善其事，必先利其器”。在線束總裝工序上使用工裝板可以有效地提高生產效率，降低質量事故發生的概率，而好的工裝板能達到事半功倍的效果，以下分享一下工裝板的制作。

       首先，我們需要根據產品圖紙的特性對線束作一個釘板評估。評估的主要目的是綜合考慮人機工程，質量能力，安全，工具尺寸和成本，維修可行性等相關的內容。
       在釘板評估的過程中需要重點考慮動作經濟性的原則和人機工程的要求：

       1、結合中國人的身高和臂展，板的高度盡量不要超過1200mm以避免人機工程的問題。在不造成干涉和損失的情況下，工裝板要盡量的短，減少走動的距離。

       2、工裝板上插端子和包覆材料的操作區間盡量集中在900mm到1200mm之間。

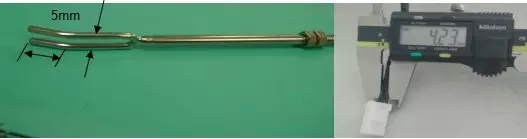

       3、當工裝板的布局經過確定后,需要依據線束的特點選定叉桿，Holder等輔助工具的類型。

       治具的選擇主要遵循以下的幾個原則：
       （1）通常在分支末端位置上依據線的大小選擇固定型叉桿或緊固件。

       （2）在節點的位置上選擇可伸縮的活動叉桿，方便包覆動作的進行。

       （3）主干位置上為了防止導線的松脫在一定范圍內安裝分線夾。

       （4）針對卡釘，定點膠帶，橡膠件等物料也需要選取工裝治具。


       隨后工程人員依據線束圖紙，設定好的布局圖以及選取的定位指示治具通過CAD二維軟件制作成工裝圖紙。工裝圖紙需要以1：1的形式進行制作，包覆物類型需要以不同的圖示作指示說明。


       綜上所述制作一張工裝板其包含釘板評估，選叉桿和HOLDER，制作成型圖紙這三個大步驟。后期也需要做質量檢驗，如果有不合理的地方也需要作局部的調整。
