插接器是線束的核心部件，插接器的性能自接決定著線束整體的性能，而且對全車電器穩定性，安全性起著決定性作用。
插接器的作用:一是各端子間的絕緣;二是利用限位自鎖和退鎖對端子定位，保證其可靠連接，降低接觸電阻，防比對接時產生軸向運動;三是保證與各電氣部件護套良好對接。
插接器的選取原則:插接器選取要保證與電器件之間的良好接觸，使接觸電阻降為最低，為提高可靠性，優先選取雙彈簧式壓緊結構的插接件;根據導線的截而積和通過電流的大小介理選擇插接件;發動機艙內對接的護套，山于溫度、濕度偏大且存在很多腐蝕性氣體與液體，因此一定要選擇防
水性護套;基于汽車外觀整體的協調性，發動機艙內優先選取黑色或深色護套;同一條線束中若用同一種護套，其顏色一定要有區別;為減少線束對接護套的種類和數量，優先選取混介型件，使裝配固定方便;對于要求性能較高的安全氣囊，ABS. ECU等用的端子插接件，優先選取鍍金件以保證安全可靠性。

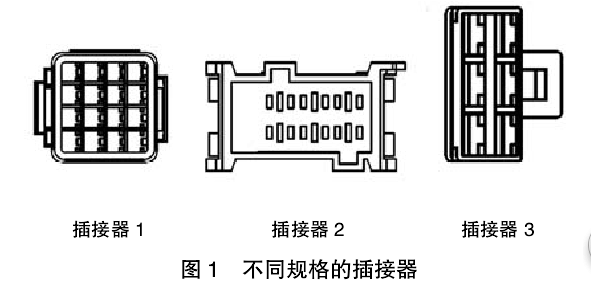

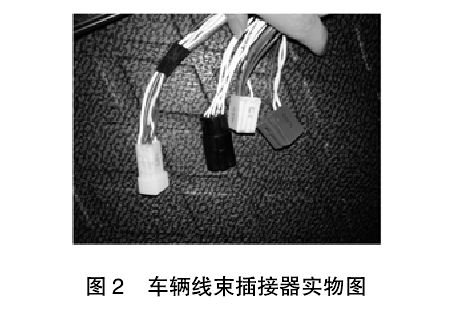

為保證裝配，維修的可靠性，同一分支處的線束中同一型號的絕緣護套小能重復使用，但如今線束總成的回路越來越多，在線束主十線上同一處開始分支的成組線束越來越多，單從型號上來保證可靠性已滿足小了需求。因此在設計選用插接器時，要廣泛應用防錯技術，小僅要考慮型號，還要考慮顏色，考慮定位槽位置，考慮公端還是母端，導線顏色等。
通過這些插接器的選取，可以有效降低裝配時出現錯插的可能性。在設計過程中，如果多應用一些防錯技術并考慮一些可靠性，小僅能提高設計可靠性，而且對提高整車電器的可靠性會十分明顯。
