對于國家發布《節能與新能源汽車產業發展規劃》的相關政策，主要規劃的內容為新能源汽車產業發展將以純電驅動為新能源汽車發展和汽車工業轉型的主要戰略取向，當前重點推進純電動汽車和插電式混合動力汽車產業化，而電動汽車的產業也獲得了前所未有的發展和機遇。高壓線束作為關鍵零部件也得以迅速的發展。高壓線束(高壓線纜和高壓接口)是高壓電氣系統的關鍵零組件，并為電動汽車的可靠運行和安全提供了保證。
整車高壓線束的主要開發設計方案涉及到線纜整車布局、線纜線徑選型、高壓連接器選型、充電線纜及接口類型及應用、線纜固定及防護設計、EMC設計、高壓安全(HVIL設計等。

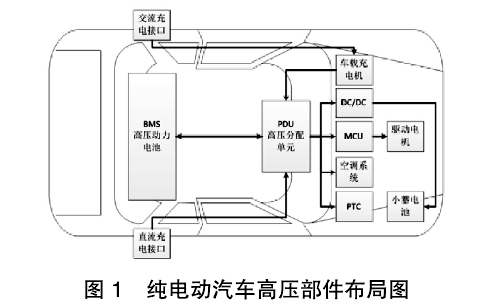

圖1為純電動汽車高壓部件布局圖。通過純電動汽車高壓部件的布局位置來合理布置電池到PDU、電機控制器到電機、交直流充電等各個高壓部件之問的高壓連接線束。
高壓線束如需要通過銳邊或過孔時應設計相應的保護結構或方式，在前期對于整車開發時線束的布置時需要盡量避開熱源振動源小然與之要保持足夠的距離。
高壓線束均具有較大的外徑和重量，為避免應力的集中，線纜最小彎曲半徑一般要大于該線徑直徑的5倍，要合理分布載荷，需要增加支撐固定裝置，線束直線布置固定點問距毛300mm，過彎布置固定點分別在弧線的兩個端點固定，固定點與連接器問距毛150mm，才得以承受線束的重量和振動載荷。固定裝置必須采用汽車級扎帶和絕緣支架等。
驅動電機線束需要考慮部件運動與振動的影響，要對線束的尺寸進行合理設計，既要滿足長度分布的應力，也要避免過長導致的線束堆積。對于線束運動要增加膠圈緩沖和導向槽的固定結構，避免線束與其它零組件剮蹭，導致線束損傷。
線束布置過程中要考慮EMC電磁干擾因素，采用屏蔽高壓線纜，避免高頻噪聲發射，高低壓線纜必須分開排布，避免線束相互交叉重疊造成相互干擾。
考慮線束布置的美觀性，走向需與依附件方向一致，避免斜方向，對于發艙內線束盡量在結構件或零組件的卜方或內側走線，整車底部外露高壓線束應采用護管、護板進行遮蔽防護。
考慮安裝與維護，對于同一部位的接插件為防比錯插應選用小同的規格和定位方式的接插件，接插件末端需要留有一定量的余量以便插拔。
考慮高壓安全性，此高壓電已超出人體安全電壓，車身小能像低壓系統一樣的搭鐵方式，必須采用雙軌制。
