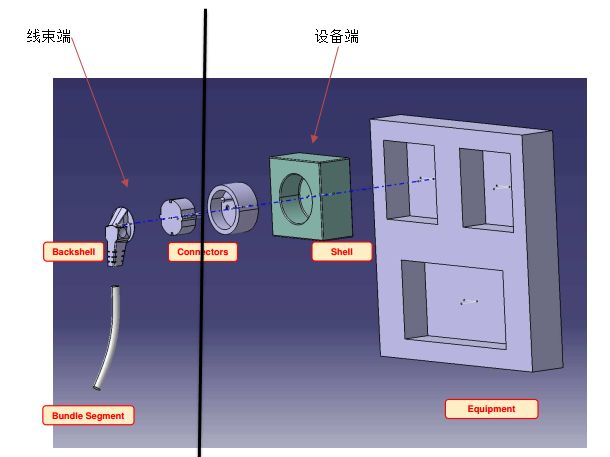

一、電氣零件設計Electric Part Design

進入Electrical Part Design模塊

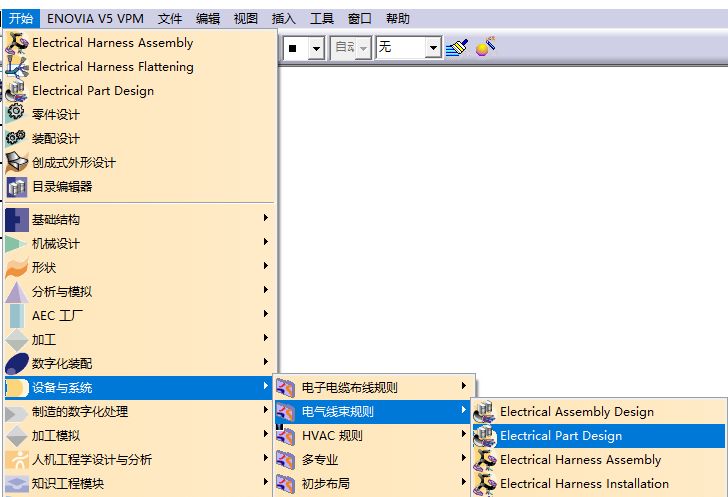

開始菜單——設備與系統——電氣線束規則——Electrical Part Design

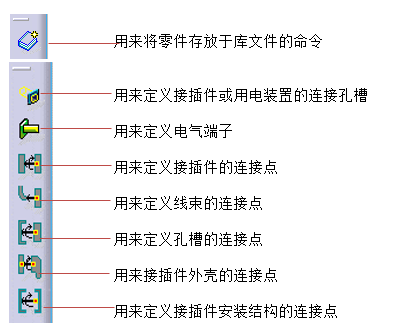

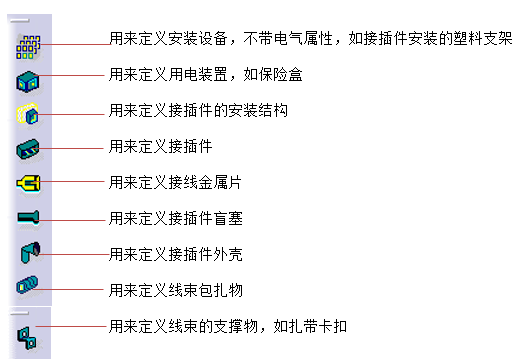

命令介紹：





一般的，我們只需要用到，，

2、電氣線束段安裝設計Electrical Harness Installation

進入Electrical Harness Installation模塊

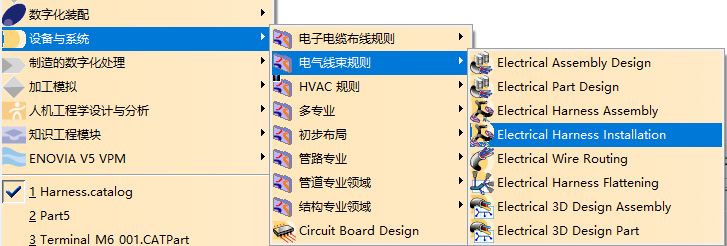

開始菜單——設備與系統——電氣線束規則——Electrical Harness Installation

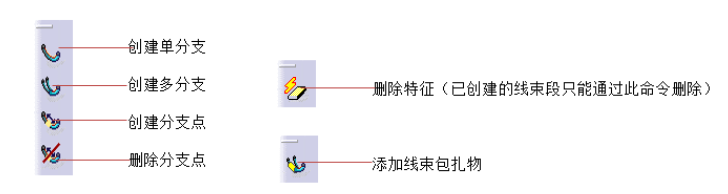

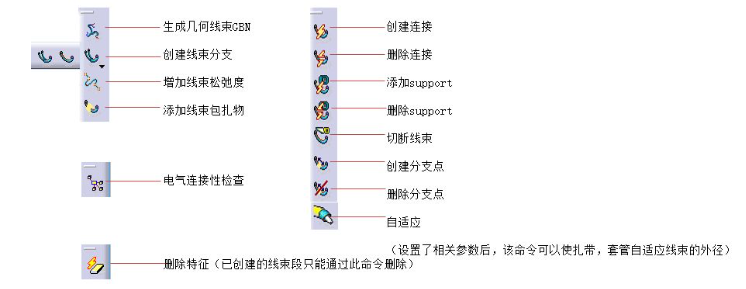

命令介紹：



一般的我們只需要用到，

3、電氣線束裝配設計Electrical Harness Assembly

進入Electrical Harness Assembly模塊

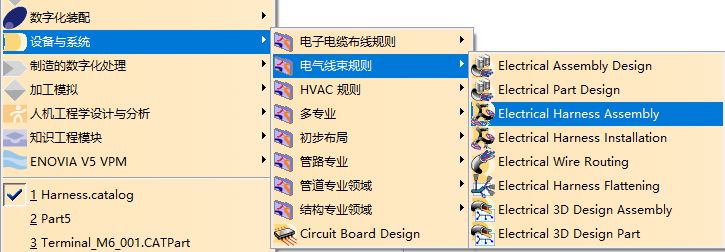

開始菜單——設備與系統——電氣線束規則——Electrical Harness Assembly



命令介紹：



Electrical Harness Assembly這個模塊的命令在Electrical Harness Installation中基本都有涉及，這里強烈建議在Electrical Harness Installation中進行設計。
這個模塊我們用的最多的命令生成GBN文件，進入到Electrical Harness Installation模塊

4、電氣線束展平設計Electrical Harness Flattening

進入Electrical Harness Flattening模塊

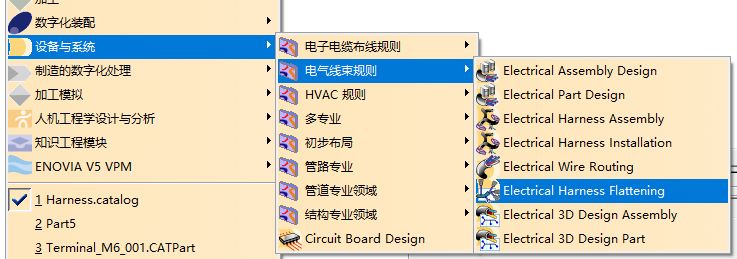

開始菜單——設備與系統——電氣線束規則——Electrical Harness Flattening

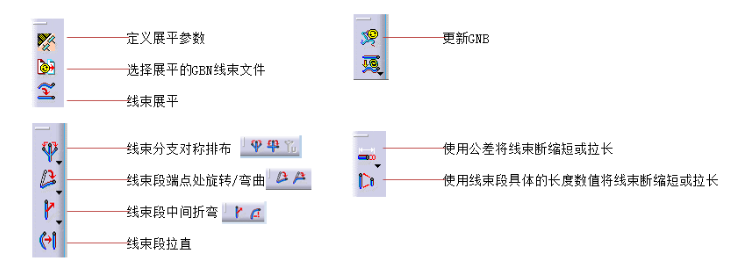

命令介紹：



Electrical Harness Flattening這個模塊，大多是的時候沒有要求使用?；旧铣Ｓ玫拿顬?img alt="" src="/uploads/allimg/180418/1-1P41Q24445A4.png" style="width: 206px; height: 47px;" />
