整個系統主要有上位機和下位機兩部分組成，其中下位機主要有連接線束的電子開關電路，中央處理器13s單片機，串口通訊電路，以及電源電路;上位機是由Visual Basic編程實現，主要功能有線束狀態顯示，檢測結果查詢，檢測結果分析等。

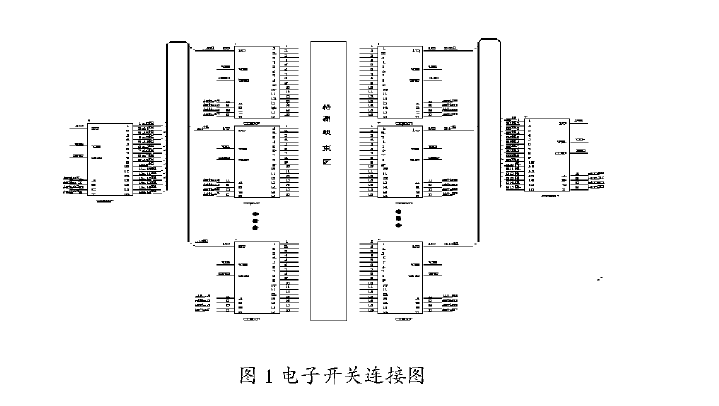

    電子開關電路設計二檢測電路部分的主要功能是掃描線束中各個線的通斷狀態，這部分選用的是電子開關芯片CD4067 . CD4067是16通道開關，有四個二進制輸入端A一D和控制端，輸入的任意一個組合可選擇一路開關二系統單塊板上共使用了34個CD4067芯片，可以掃描356條線的通斷狀態二設計思路:1個CD4067可編程尋址16個地址即可以打開它本身自帶的16個電子開關的一個，其余開關保持?jǐn)嚅_，1個CD4067的16個電子開關的輸出端各掛接1個CD4067即可以實現16*16=356個電子開關的輸入端，同理另一組17個CD4067可以作為16*16=356個電子開關的輸出端，然后通過單片機控制CD4067的尋址編碼就可以實現對356個電子開關導通關閉的控制拼降線束中的各個線接入到電子開關的輸入與輸出端之間就可以實現單片機對線束內連線狀態的掃描二電子開關連接圖如圖1:
