在資源日益緊張的今天，節能減排勢在必行，新能源汽車在突破技術瓶頸的前提下，市場還是很廣闊的。高壓線束在新能源汽車中屬于高安全件，所以高壓線束的設計及布置至關重要。
    整車高壓線束主要的設計方案涉及到線束走向設計、線徑設計、高壓連接器選型、充電口的類型和應用、屏蔽設計、高壓線束固定卡扣選型、高壓線槽設計、高壓互鎖HVIL設計、GROMMET設計等。

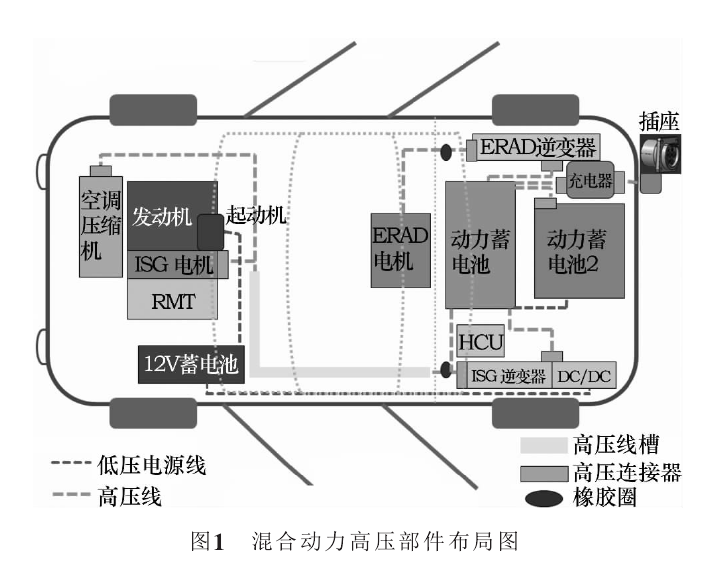

    圖1為混合動力高壓部件布局圖。高壓系統在設計方而，考慮到電磁干擾的因素，整個高壓系統均由屏蔽層全部包覆。目前國內車型全部采用屏蔽高壓線，日系車也有應用屏蔽網包覆在高壓線外側，插件處處理實現屏蔽連接。同時由于高壓已經超出人體安全電壓，車身不可像低壓系統一樣作為整車搭鐵點，因此在高壓線束系統的設計上，直流高壓電回路必須嚴格執行雙軌制。根據高壓線束的特性，我們一般以高壓電器為中心對高壓線束進行劃分，可分為電機高壓線、電池高壓線、充電高壓線等。
    電機高壓線一般是連接控制器和電機的高壓線;電池高壓線一般是連接控制器和電池的高壓線;充電高壓線一般是連接充電機和電池的高壓線。
