1、高低壓線束布置區域劃分:
發動機艙:整車線束布置的重點也是難點，它集中了PDU、驅動電機、電動壓縮機等高壓連接線束。MCU, VCU, DC-DC以及各類傳感器等等低壓線束部分。
駕駛室內:基于傳統車布置結構。
行李艙:主要包括充電高壓線、動力電池控制系統、車載控系統等低壓線束單元。
2、高低壓線束布置結構形式:
2.1分層布置:高壓線束與低壓線束分為上下層級關系。
2.2并列布置:走向相同但采用依附車身機構并列布置。
3、低壓線束布置方案中屏蔽導線選擇:
3.1高頻信號:線束采用雙絞線、屏蔽層采用箔層屏蔽。
3.2低頻信號:線束采用雙絞線、屏蔽層采用編織層屏蔽。
3.3屏蔽導線的接地形式:
3.3.1單點接地:低頻信號采用單點接地。
3.3.2多點接地:高頻信號采用多點接地。

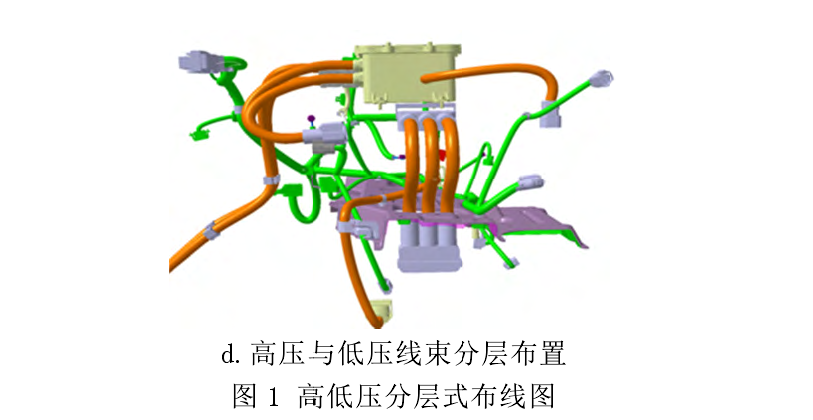

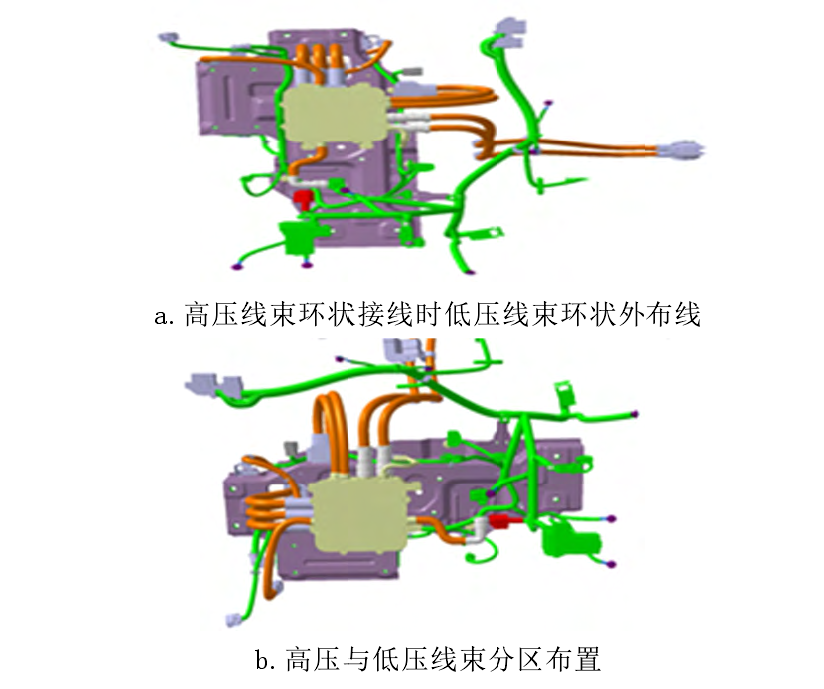

3. 1分層式布線
為了避免高壓線束傳輸強電電流時產生電磁干擾，導致低壓線束對控制單元供電及信號傳輸受到電磁干擾的風險，因此我司純電動車輛采用了高壓線束與低壓線束分層式設計，保證低壓線束在高壓線束底層200-300mm距離范圍內。經實車驗證。該設計方案有效避免了強電工作產生的干擾。布置形式如圖2. 1:.

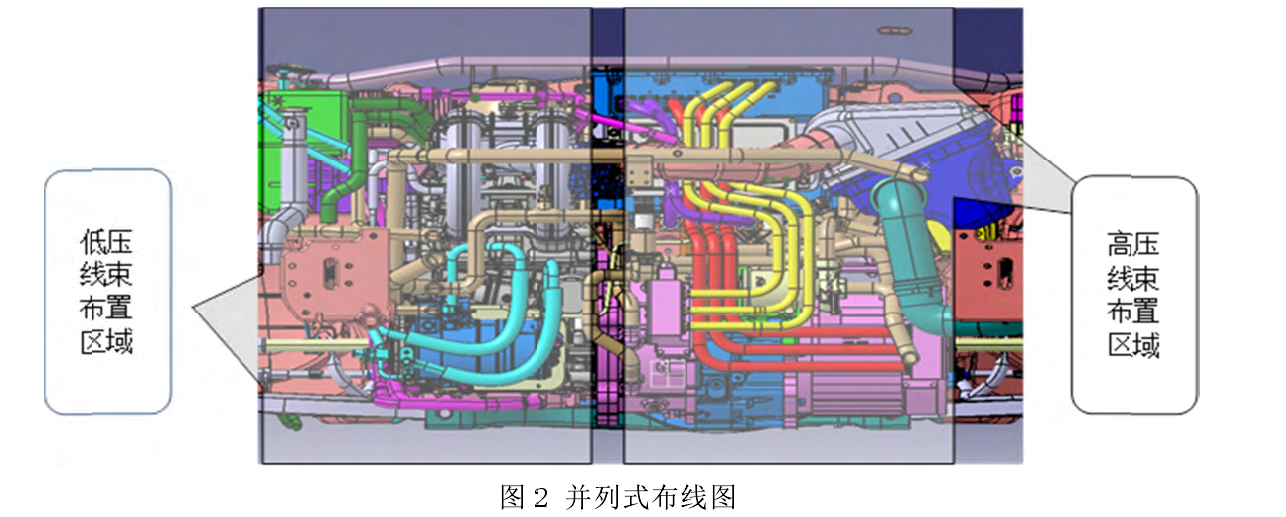

3. 2并列式布線
并列式布線方案適用于混合動力車型，我司混合動力車采用該布線方案，將高壓線束連接單元布線區域和發動機電噴線束布置區域并列。進而有效避免高壓線束傳輸供電時產生的電磁干擾。如圖2
3. 3高低壓線束布置案例分析
案例一:電機本體溫度傳感器信息誤報
原因分析:高壓線形成環狀連接。溫度傳感器回路分支線束垂直通過高壓環狀區域。高壓產生電磁干擾導致傳感器信號失效。
解決措施:更改分支走向形成分層結構，并選取多芯編織網式屏蔽導線，通過驗證問題解決。
案例二:電池包總正總負高壓線磨損
原因分析:動力電池包布置位置所限，導致總正總負高壓線布置在車身底盤下，導致行車磨損。
解決措施:采用彎管成型方案，將高壓線纜穿入金屬導管后壓接插件，在將導線通過彎管成型。
