所謂輔材，是相對于主材(指直接和線束功能有關的材料，如插接器、保險、繼電器、保險盒、導線等)而言，也是構成汽車電線束原材料的一部分，其主要功能是包扎、防護、固定、支撐以及和車體安裝配合。電線束輔材材料常用物料有線束固定材料、波紋管、PVC軟管、工業塑料布、膠帶等。線束固定材料包括卡扣、扎帶、線束支架等。波紋管有開口波紋管、閉口波紋管、耐溫波紋管等，PVC管有開口管、閉口管、耐溫管等。本小節主要介紹常用輔材如固定件和膠帶的分類和選型。
汽車線束上常用的固定件，從材質上劃分一般是塑料件、橡膠件和金屬件，其中塑料固定件種類比較繁多，形態各異，使用范圍較廣且價格較為便宜。而橡膠件一般用于不同空間的過孔固定和鉸鏈連接，不僅要連接牢固，同時還要有防水密封要求。本節介紹不同類型的固定件的使用范圍和選型要求。金屬固定件在汽車線束產品上用的比較少，主要用于車體上或發動機上用于固定線束，由此本節不再介紹金屬固定件。

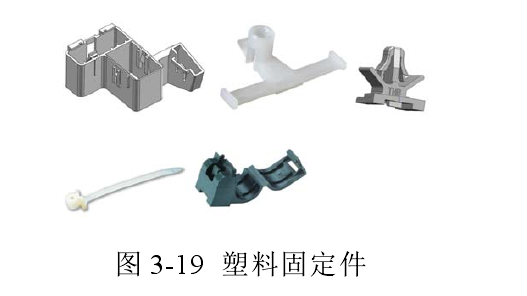

扎帶、卡扣、殼體、支架、護板等都屬于塑料固定件，如下圖3-19所示。其作用就是將線束或者線束上的零部件牢固的定位，防止線束或者線束上的部件與其他部件磨擦碰撞產生的噪音和損壞絕緣導致的不安全因素。
護板是以保護電線為目的，根據使用條件區分使用。用電線保護方法中最結實的保護方法，把線束集合成與車體形狀相符的復雜形狀，但是沒有柔韌性。如下圖3-20所示。
汽車線束上另一種常用的固定件是橡膠件，其材質一般是三元乙丙，主要分為過孔橡膠件和活動橡膠件。過孔橡膠件主要用于不同艙室過孔，主要作用起艙室密封隔離、固定支撐和線束防護作用?；顒酉鹉z件用于車身與車門之間連接的線束，該種橡膠件可以壓縮和拉伸。
汽車用膠帶是汽車電線束上主要輔材之一。根據汽車用膠帶的的材質可分為PVC膠帶、布基膠帶、絨布膠帶、紙膠帶、海綿膠帶等;根據工作區域又可劃分為電氣絕緣膠帶、防水膠帶、耐溫膠帶、降噪膠帶等。PVC膠帶、布基膠帶絨布膠帶、海綿膠帶及電氣絕緣膠帶是汽車電線束最為常用的線束膠帶。
線束外包扎起到約束、固定、降噪、耐磨、阻燃、防腐蝕、防止干擾、美化外觀等作用。外包扎材料的選用要考慮線束布置位置、區域、周邊環境、空間大小等因素。針對同一根線束根據布置的位置，周邊環境等需要選用不同的包扎方式。發動機線束工作環境惡略，高溫區選阻燃性、機械強度高的閉口波紋管或開口波紋管外包耐高溫膠帶包扎。機艙線束工作環境也相對較差，大部分枝干采用波紋管，部分分支采用PVC管包扎。儀表線束工作空間較小，環境相對較好，可用PVC膠帶包扎，降噪處理可選用絨布膠帶包扎。門線和頂棚線束工作空間較小，可用PVC膠帶包扎，降噪處理可用海綿或絨布包扎，考慮耐磨部分分支可用工業塑料布包扎。
PVC膠帶，主要特點是耐溫、耐寒、耐腐蝕、耐油污、阻燃等特性，PVC膠帶的顏色有黑、白、藍、綠、黃、紅、灰及透明等多種色彩，PVC膠帶的規格一般為8*10, 10*10, 12*10, 19*20, 38*20寬和長度單位分別為mm和m，膠帶的標準厚度一般為0.12 mm, 0.15 mm, 0.2mm, 0.25mm。PVC膠帶在整車線束所用膠帶總類中最多。布基膠帶，主要特點是耐磨，耐高溫、耐腐蝕。但價格較貴。主要用于發動機艙。的。絨布膠帶:降噪性、柔韌性能好。主要用于儀表板線束和地板線束上。汽車線束海綿膠帶是選用高密度阻燃海綿為基材，經專業技術處理后，涂特制配方壓敏膠制造而成，防震降噪，
