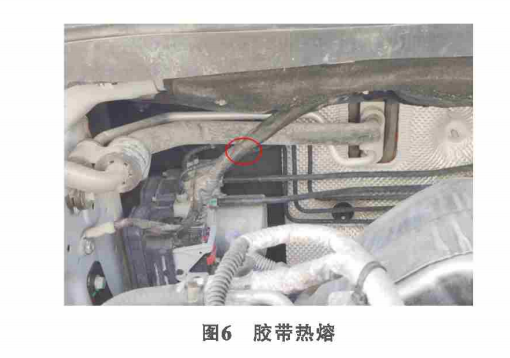

某車型在溫度場試驗后進行線束狀態確認， 發現前艙 線束ESC分支在防火墻上靠近排氣區域的PVC膠帶發生熱熔 粘連現象， 具體如圖6所示。


1） 問題原因。 前艙線束ESC分支位于發動機排氣隔熱 罩附近， 在最惡劣的低速浸車工況中進行溫度場試驗， 該區域最高溫度達到112℃。 該溫度大于PVC膠帶的耐溫值，導致PVC發生熱熔粘連現象。

2） 解決措施 。 基于PVC的 特性和線束布置的周邊環境，將前艙線束ESC分支處的PVC膠帶優化為鋁箔玻纖布，PVC膠帶發生熱熔粘連問題得到解決
