我們都知道汽車高壓線束由于具有大電壓/大電流、大線徑導線數量多等特點，線束的設計面臨著安全、布線、屏蔽、重量及成本等挑戰，面對這些挑戰，我們總結出一些應對措施。

1. 安全

         面對安全挑戰，車內導線選用、密封等方面需要做出一些應對措施

(1)導線選用

         采用高壓導線600V/900V（AC）（參考ISO19642）；

         采用壁厚高線，壁厚0.6mm—1.1mm；

         采用耐熱導線，耐熱150度或以上

         可選用硅橡膠導線，交聯聚乙烯/交聯聚烯烴材料

圖 導線外層保護

(2)密封

         與高壓連接器匹配，采用導線密封件、熱縮管、Pass-thru密封件、橡膠件等多種方式進行密封，以進行防水防塵（IP67，IP69K）。要求導線具有良好的圓整度、尺寸穩定性能、老化性能。

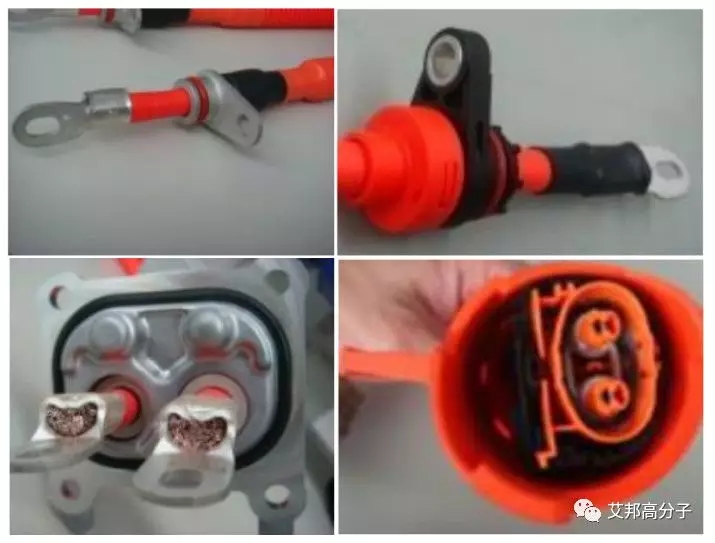

圖 連接密封

2. 布線

         車內高壓線束布置有以下要求：

         (1)靜態負載情況下，最小轉彎半徑4倍導線外徑；

         (2)動態負載情況下，最小轉彎半徑8倍導線外徑；

         (3)高低壓導線間距最小不低于100mm；

         (4)高壓接插件出線端到第一個固定點的距離不大于100mm，相鄰固定點之間的距離一般不超過150~200mm；

         (5)高壓線束盡量布置于車底；

         (6)導線選擇韌性導線如硅橡膠導線、柔性交聯聚烯烴導線.

3. 屏蔽

         因?yàn)樾履茉窜嚫邏汉痛蟮慕涣鳟a(chǎn)生的電磁場干擾，以及電器元器件的快速通斷產生的電磁干擾，考慮到電磁干擾的因素，整個高壓系統均由屏蔽層全部包覆。那么高壓線束屏蔽電磁干擾的舉措有：

         (1)選用屏蔽導線

         電動汽車超高的電流電壓，運轉時會產生很大的電磁感應現象，如果不很好的解決電磁屏蔽問題，勢必影響汽車電子設備的使用性能，所以選擇屏蔽導線作為電動汽車高壓線對于電磁屏蔽是不錯的選擇。

         屏蔽導線由多股鍍錫退火銅絲編織，細的銅絲可以保持設計的柔韌性，具有90%以上的覆蓋率，需控制合理的絕緣及護套剝離力以滿足開線剝線加工要求。

         (2)Bundle Shielding

         為整體屏蔽，導線為未屏蔽，目前多為日系OEM使用。

         Bundle Shielding，是指在線束外用一種輕型編織金屬屏蔽層固定作為屏蔽構件情況下，保護導線束以防電磁干擾。

圖 Bundle Shielding示例

(3)鋁管屏蔽

         鋁管屏蔽也屬于整體屏蔽，導線為非屏蔽，目前多為日系美系OEM使用。

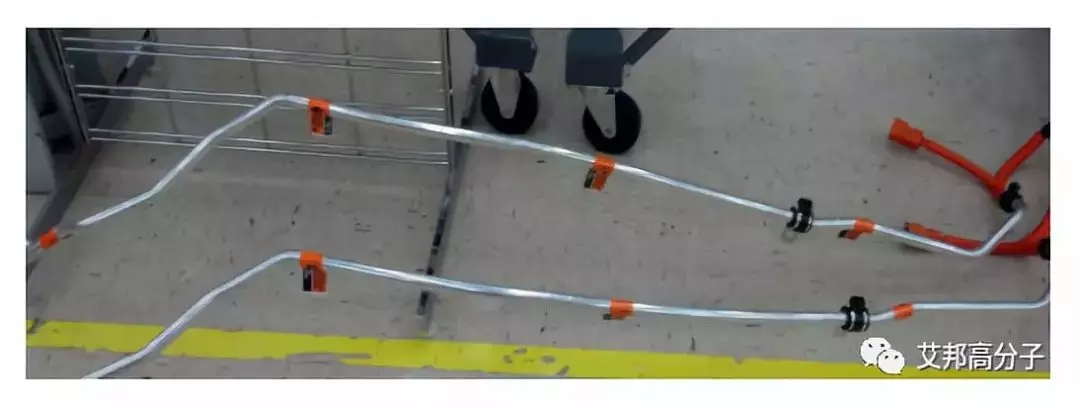

圖 鋁管屏蔽示例

4. 重量

         對于新能源汽車來說，輕量化對于續航里程的提升十分重要。那么線束重量可以在材料選用上入手，導體材料可選用新型導線導體，如新型鋁導線；絕緣材料可選用低密度材料，同時薄壁化加工。

5. 成本

         目前車內高壓導線以進口為主，導線門檻較高，前期量產車型產量較少，新能源汽車面臨更大的成本壓力，需進行更多的國內資源開發。

6. 環保

         車內高壓線束需要采用低揮發、低VOC、低氣味材料。
