（1）原則上整車濕區選擇防水接插件或卡子，干區選擇不防水接插件或卡子。

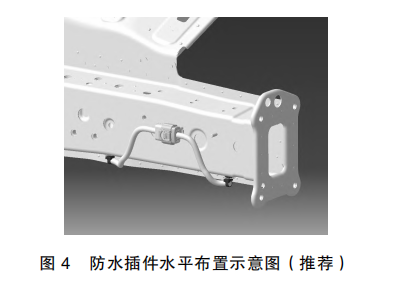

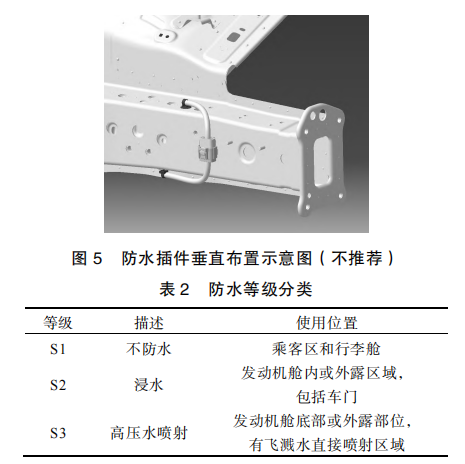

（2）底盤及濕區應充分考慮接插件布置位置及布置方式，濕區接插件要求水平布置，避免垂直布置，防止插件尾部積水。離地間隙 300 mm 以下的插件必須滿足 S3 防水等級，高于 300 mm 視情況確定（涉及整車安全功能的電器件要求 S3）。具體要求如圖 4、圖 5 及表 2 所示。

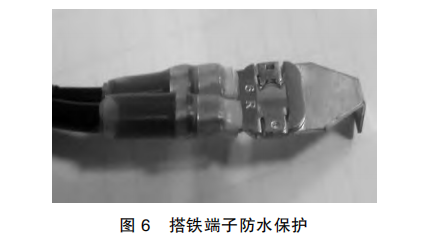

（3）濕區部分的搭鐵端子需要增加防水熱縮套管，且端子尾部盡量不朝上，避免水滴堆積在熱縮管尾部滲進端子，如圖 6 所示。


（4）濕區部分線束若需要布置壓接點，需采用防水熱縮管包裹，避免壓接點進水。
