汽車線束工藝圖是表示線束組成部件的排布方式和線束連接關系的二維平面圖紙，是線束工藝設計人員繪制的、用于產生線束生產工藝指導文件的重要線束圖紙形式。與用于檢測、裝配的所用的線束圖紙不同，汽車線束工藝圖用于工程技術人員的交流，包含了線束工藝設計的主要信息，是建立線束工藝模型的主要數據來源。
汽車線束圖紙繪制風格

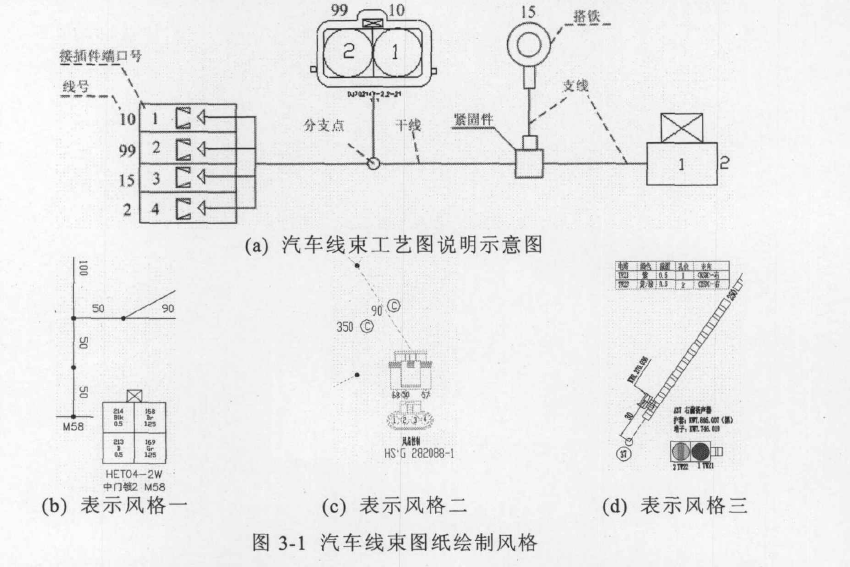

    線束工藝圖中各接插件和附著件的繪制主要以象形圖形的方式，線束被打斷形成線束段用直線表示。接插件連接線束，所連線束端點的代號標示在接插件底部;緊固件等附著件用圖形或文本標示在線束段上。由于汽車線束圖紙的繪制未形成國家或行業(yè)標準，不同線束公司、甚至同一公司根據不同用途，其線束工藝圖的風格迥異，圖3-1為文獻[40]給出的三種常見的表示風格。
    根據作者對汽車線束市場的調研，無論汽車線束圖紙采用何種表現方式，所表達的信息基本相同，所以對一種線束圖紙的布局進行研究，對其它類圖紙的布局也有借鑒意義。
